기계설계 참고하기 좋은 사이트 추천

안녕하세요



Kevin 입니다.



기계설계를 하다보면 막히거나 실제 부품들을 봐도 이해가 안가는 경우가 있을 거라 생각합니다.

그럴때마다 참고자료가 있었으면 하는 생각이들죠.

그래서 저도 같은 상황에 처하여 자료를 찾다가 알게된 사이트가 있는데

바로바로!



MiSUMi 입니다.



기존에도 상당히 유명한 회사라서 아실분들은 다 알고 계실텐데요.



사이트를 들어가면 우측 하단부에 MiSUMi [inCAD Library] 라는 옵션이 있습니다.



inCAD Library를 클릭하여 들어가면....



위와 같은 섹션으로 넘어가게 됩니다.

[메카니컬 설계자를 위한 장치유닛 사례집] 이라는 문구를 볼 수 있습니다.



하단으로 스크롤다운 제시된 부품이 들어간 캐드 도면 사례가 나와있습니다.

여기서 원하는 설계 사례가 있으면 클릭하여봅니다.

클릭한 해당 설계자료에대한 동영상부터 각종 목적,용도 등 자세한 설명이 기재되어있고 부품리스트 다운로드는 물론

캐드 파일까지 다운로드하여 이용할 수 있습니다.



CAD데이터 확장자는 위와같은 형식으로 다운로드 받을 수 있습니다.

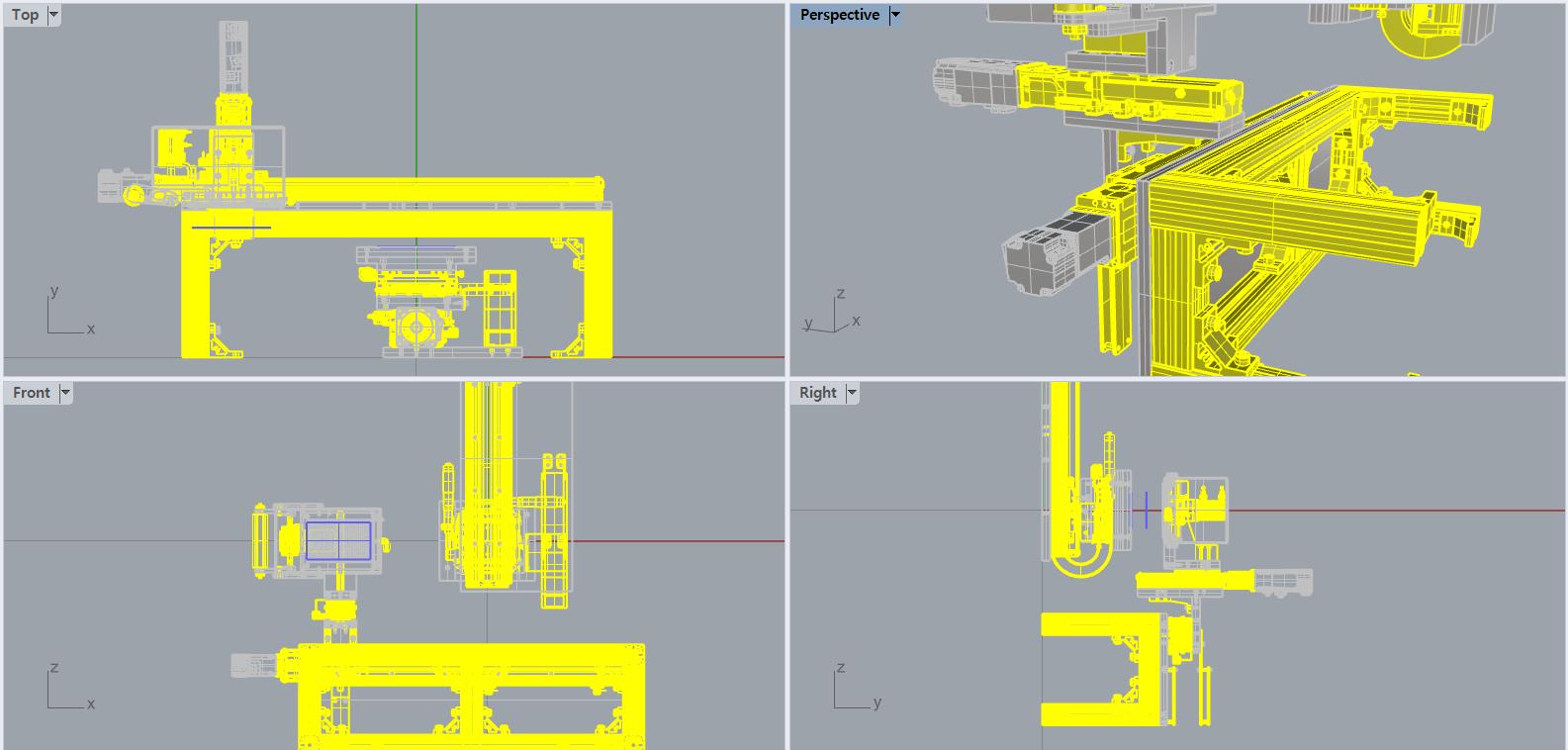

저 같은 경우 STEP 확장자로 다운로드하여 불러오기를 해보았습니다.

잘 불러와집니다.

다만 아쉬운부분이 있다면 Rhino프로그램이 이상한지...아니면 파일이 이상한지 부품별 레이어가 나뉘어있지 않네요.

그래도 참고 목적으로는 충분히 이용하기 좋을 듯합니다.



또한 이렇게 참고하여 설계하는 중 참고파일에나온 부품과 똑같은 부품이 필요하다고 생각이들어 구매하려고한다면!



페이지 하단에 사용된 부품까지 기재되어 연결링크까지 있으니 부품 구매처 찾는다고 헤멜필요가 없겠죠^^

---

여기까지 MiSUMi사의 inCAD Library에대한 아주아주아주 간단한 소개 포스팅이였습니다.



감사합니다.
