엔더3 듀얼Z축 업그레이드 Ender3 Dual Z-axis upgrade

안녕하세요

Kevin입니다.



오늘은 엔더3 듀얼 Z축 업그레이드를 진행하였습니다.



엔더3는 순정 골격 기준 Z축이 한쪽에만 스크류가 존재하고 있습니다.

그렇기에 한쪽이 틀어지면 전체가 틀어지듯이 그 여파가 출력물 퀄리티에 바로 나타나게 됩니다.

이에대해 여러가지 방법의 Z축 업그레이드 방안이 제시되어 있는 상황입니다.



게시자 :  drakarr601

https://www.thingiverse.com/thing:4127362

Dual Z axis ender3 by drakarr601

게시자 : charlesdill

https://www.thingiverse.com/thing:2992795

Ender 3 Dual Z axis with single stepper. by charlesdill

게시자 : ProperPrinting

https://www.thingiverse.com/thing:3746653

Ender 3 dual Z axis with optional frame braces by ProperPrinting



대표적으로 위 세가지 정도가 Thingiverse 사이트를 통하여 배포되고 있는 것으로 확인되어집니다.

하지만 출력도 진행하여야하고 치수에 맞는 물품도 하나하나 찾아서 구매해야하는 번거로움이 있기때문에 제 경우엔

알리익스프레스를 통하여 듀얼 Z축 업그레이드 키트를 구매하여 업그레이드를 진행하였습니다.



US $37.59 6% OFF|Funssor creality CR 10/ender 3 pro 듀얼 z 축 업그레이드 x/y 축 타이밍 벨트 텐셔너 키트|3D ��

위 물품인데요. Z축뿐만아니라 Y축X축 텐셔너 또한 금속포함으로 판매중인 제품입니다.



자 그러면 조립 및 출력에대해 살펴보러가시죠.

---

패키지 구성으로 상단 고정물 2개, Z축 브라켓 1개, 벨트 1개, Z축 로드 2개, 텐셔너 1개 외 나사류가 구성되어 있습니다.

1. X축 전체를 재조립을 위해 Z축 최상단을 통해 분리합니다.

2. X축 모터부 반대쪽의 롤러를 3개 다 분리합니다.

3. 각 롤러 위치부에 동봉된 나사(기존 순정 나사보다 김)를 장착하여 조립하여 줍니다.

4. X축 겐트리를 다시 본 하드웨어에 장착하기 전 동봉된 Z축 로드(순정보다 김)를 교체 장착하여줍니다.

* 재장착 시 억지로 X축 겐트리를 Z축 방향으로 누를 경우 롤러 고무에 손상을 초래할 수 있습니다.

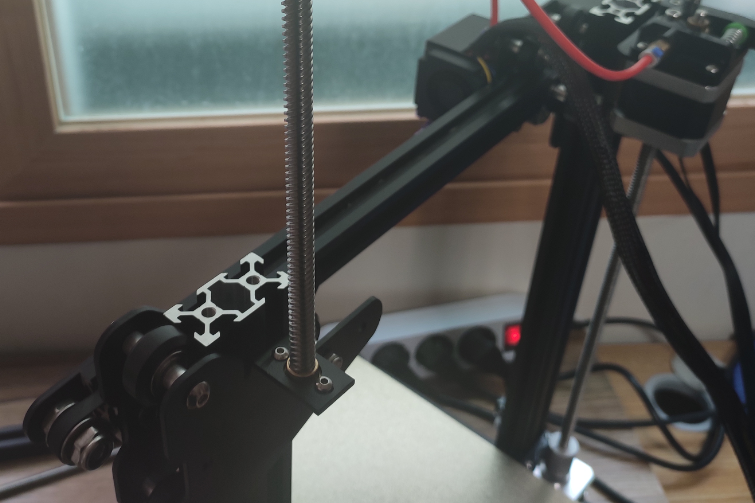

5. Z축 로드 상단에 Z축 고정 브라켓과 풀리를 장착하여 줍니다.

*이때 무작정 나사를 조일 경우 와블의 원인 및 Z축 이송 불량이 발생할 수 있으므로 고정 나사를 조이지 않은 상태로 손으로 X축 겐트리를 위아래로 왕복 이동시키며 고정위치를 조정하여 고정하도록 합니다.

* 브라켓의 베어링을 고정해주는 무두볼트가 있습니다. 이 무두볼트는 초기에 세게 잠겨져 있습니다.

이는 베어링이 원활하게 회전하지 못하도록 방해를 하기에 무두볼트는 풀어주는게 좋습니다.

6. 반대 방향도 같은 방식으로 설치를 진행합니다.



* 설치 시 모터가 없는 쪽 기준 로드 흘러내림이나 상단 돌출을 방지하기위해 고정물을 브라켓 바로 하단 로드에 장착하여줍니다.

7. 이후 바로 벨트 장착을 하지마시고 하단 제시된 사항을 전부 체크한 뒤 벨트를 장착하여줍니다.

- X축 양쪽 단 처짐 확인 및 정렬

- Z축 롤러 작동상태 확인 및 편심너트 조정

- Z축 듀얼 로드 윤활제 도포

- Z축 듀얼 로드 바인딩 확인

8. 벨트를 장착하고 텐셔너까지 장착하여 조립을 마무리합니다.

9. 테스트 출력을 진행합니다.

생각보다 상당히 품질이 괜찮았습니다.

로드는 두개 전부 휨이 느껴지지 않을 정도로 곧았고 설치 및 손으로 끌어올리거나 눌러 내리는데 느껴지는 바인딩 느낌도 거의 없었습니다. 부품들이 전체적으로 양호하기때문인 것 같습니다.



다만 베어링 고정 무두볼트 등의 문제는 조금 황당하기도하였지만 간단하게 해결가능한 문제였으므로 크게 신경쓰이진 않았습니다.



마지막으로 이전부터 야금 야금 장착해온 출력물 중 어느 것이 잘못되었는지 몰라도 Z축 와블이 엄청났었는데 보시다시피 깔끔한 외관을 얻을 수 있어서 고생한 것 치곤 보람 찼습니다. ^^



이 물품을 구매하지 않아도 출력물 및 약간의 추가 부품구입으로도 듀얼Z축을 구성할 수 있으니 도전해보시는 것도 나쁜 선택이 아니라고 생각합니다.

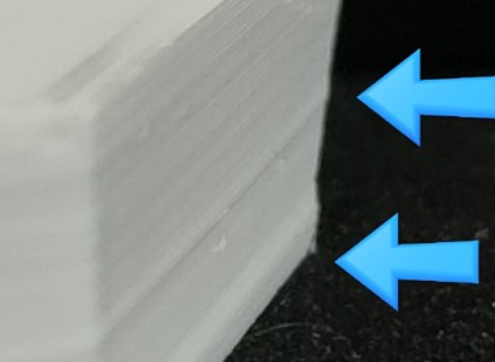

업그레이드 전, 후
