안녕하세요

Kevin입니다.



오늘은 어제에 이어 모스펫(Mosfet) 장착 리뷰를 진행하도록 하겠습니다.

어제는 파워스위치를 장착하였었는데요. 이 파워스위치를 장착함으로써 편의성을 챙기고 퓨즈로써 안정성까지 챙겼지만

이 정도로는 프린터를 돌려놓고 외출을 자주하는 저로써는 불안한게 현실이죠.

그.래.서.!

AnetA8에 모스펫(Mosfet)을 장착 연결하였습니다.



여기서 잠깐!

모스펫(Mosfet)은 왜 장착하여야 하는가?



AnetA8은 초창기 DIY시장을 엄청나게 이끈 모델입니다.

하지만 초기 모델인만큼 엄청나게 이슈였던부분들이 많이 존재하는데요.

그 중 하나인게 베드부 합선 및 각 터미널 버닝 등 고전류 컨트롤 같은 것들이 미흡하고 전선 및 커넥터들의 안정성이 떨어져 화재로 이어지는 큰 이슈들이 존재했었습니다.



지금 현재 AnetA8을 구매하시면 메인보드에 퓨즈가 장착되어있고 각 커넥터도 바뀌어 개선된 것으로 알고 있습니다.



그런데, 이 글을 보시는 유저분이시라면 최근 A8 을 구매하신 유저가 아닐꺼라고 생각하고 그래서! 모스펫(Mosfet) 장착을 고려하시는 것이라 생각합니다.



이 모스펫(Mosfet)은

불안정한 전압 및 고전류가 메인보드 및 기타 기판을통해 전달될 때 기판에 순간적인 불안정한 전압으로인해 보드가 사망하는 것을 방지하기 위해 모스펫(Mosfet)을 사용한다고 합니다.

*물론, 모스펫(Mosfet)의 기능 중 일부인 것 같네요. 다른 용도로도 사용되는 것 같습니다만 제가알기론 3D프린터에서는 안정성을 목적으로만 사용하는 것으로 알고 있네요.

어쨋든!!!!

기본적으로 모스펫(Mosfet)을 장착하실때 배선이 상당히 귀찮고 최대한 이쁘게 장착하기위해선 엄청난 고생(?)이 필요합니다.

그 이유는 모스펫(Mosfet) 특성상 엄청나게 많이 필요한 전선들과 많아진 전선들만큼 정리를 야무지게해야하는 배선작업 때문인데요.

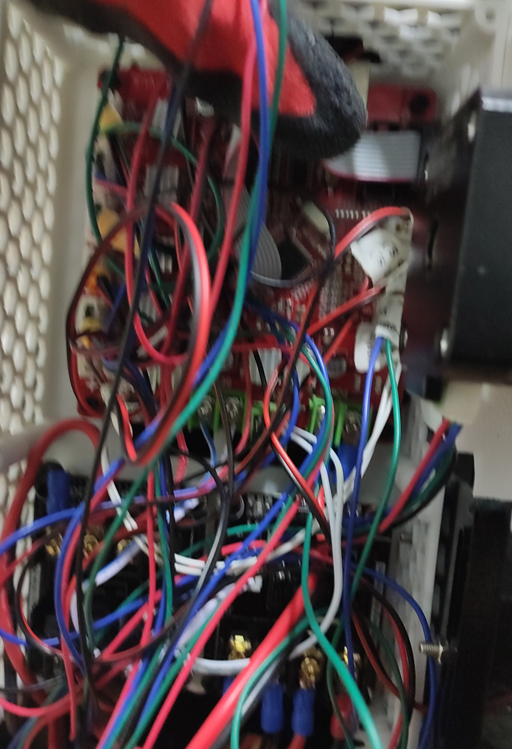

그 작업을 소홀히하면 바로... 저처럼됩니다.

하하하ㅏ...... 아무튼 장착 방법 및 장착기 확인해보러 가보겠습니다.





---

먼저, 배선도를 확인하시고 충분히 숙지하신 상태에서 작업을 하셔야합니다.

Thingiverse 내 게시물

위 사진을 참고하여 배선작업을 실시합니다.



먼저! 터미널에 연결되어있는 각종 전선을 분리시켜줍니다.

다음으로 추가 전선을 준비하여줍니다.

기본적으로 모스펫(Mosfet)을 구매하시면 각종 전선이 추가로 들어있지만 AnetA8에 SMPS와 모스펫 부분까지 장착하기엔 너무너무너무!!!!  짧기때문에 추가 전선을 구매해서 준비해주시면 될 것 같습니다.



제 경우엔 전선을 잘 몰라서 OC카페를 통해 문의 결과 2.5 SQ이상 되는 케이블로 구매하여 사용하는 것이 여유롭다고하여 2.5SQ 전선을 구매하였습니다.

아... 작업을 하면서 느낀 것이 너무나도 두꺼워서 컨트롤하기가 힘듭니다.

그래도 안정성을 위해서라면 어쩔 수 없이 작업을 계속 진행합니다.



다음으로 각 전선에 커넥터를 삽입 및 조립합니다.



각 선 작업이 끝나셨다면 선들을 먼저 SMPS에 체결합니다.

COM에는 검정색 전선

+V에는 빨간색 전선을 연결합니다.



최대한 빡빡하게 해주세요.

제가 예전에 헐렁하게 연결하였다가 코드를 꼽자마자 스파크가 튄 경험이 있기때문에 꼭 철저하게 체결해주세요.

이후 체결된 전선들을 AnetA8 하단을 통해 보드쪽으로 이쁘게 정렬시켜줍니다.



이제 다시금 배선도를 확인합니다.

Thingiverse 내 게시물

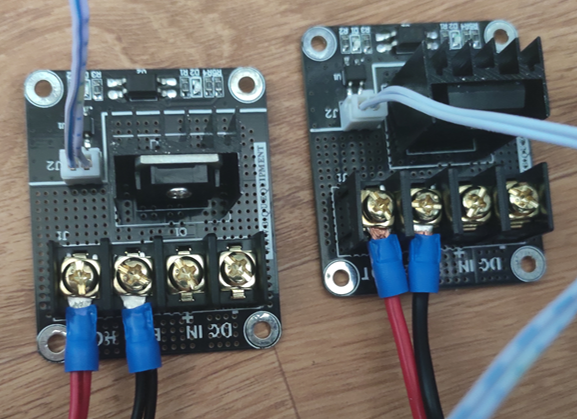

배선도를 따라 익스트루더와 히트베드의 전선을 연결합니다.



배선 상태를 한번 더 확인하시어 배선 동선을 고려하여 정리하여줍니다.

귀찮으시다면 저처럼 하셔도되긴하는데.... 정리하시는게 좋을거에요.

왜냐하면 혹시모를 합선이날 수도 있고 여러가지로 추후 개조나 분해하실때 안좋은 영향이 있을 수 있습니다.



마지막으로 전원을 넣고 모든 엔드스탑 스위치 장동여부 및 히팅베드와 압출기의 온도상승 여부를 확인하여 이상없는지 점검하여 모스펫(Mosfet) 장착을 종료하여줍니다.



---

오늘은 모스펫(Mosfet)연결에대해 알아보았습니다.

현재도 이상없이 잘 작동하여 걱정은 없지만 워낙 진동이 많은 장비라 언제 나사가 풀릴지 몰라 위험하다고 생각은 되네요.

제가 납땜실력이 형편없어서 납땜을 할려고해도 실패할까 두려워서 못하고 있는데... 아무튼!

정기적으로 점검해주시는 것만이 답입니다.!!!

정.기.점.검.!
