2022-08-13_2 수업의 기록
13일 두번째 포스팅 입니다.
6T와 9T 실전모재를 시험때라고 생각하고 가공을 진행하였고 이전 주에 용접해놨던 9T 수직(V) 실전모재를 그라인딩하여 절단, 절곡(밴딩) 테스트를 진행하였습니다.

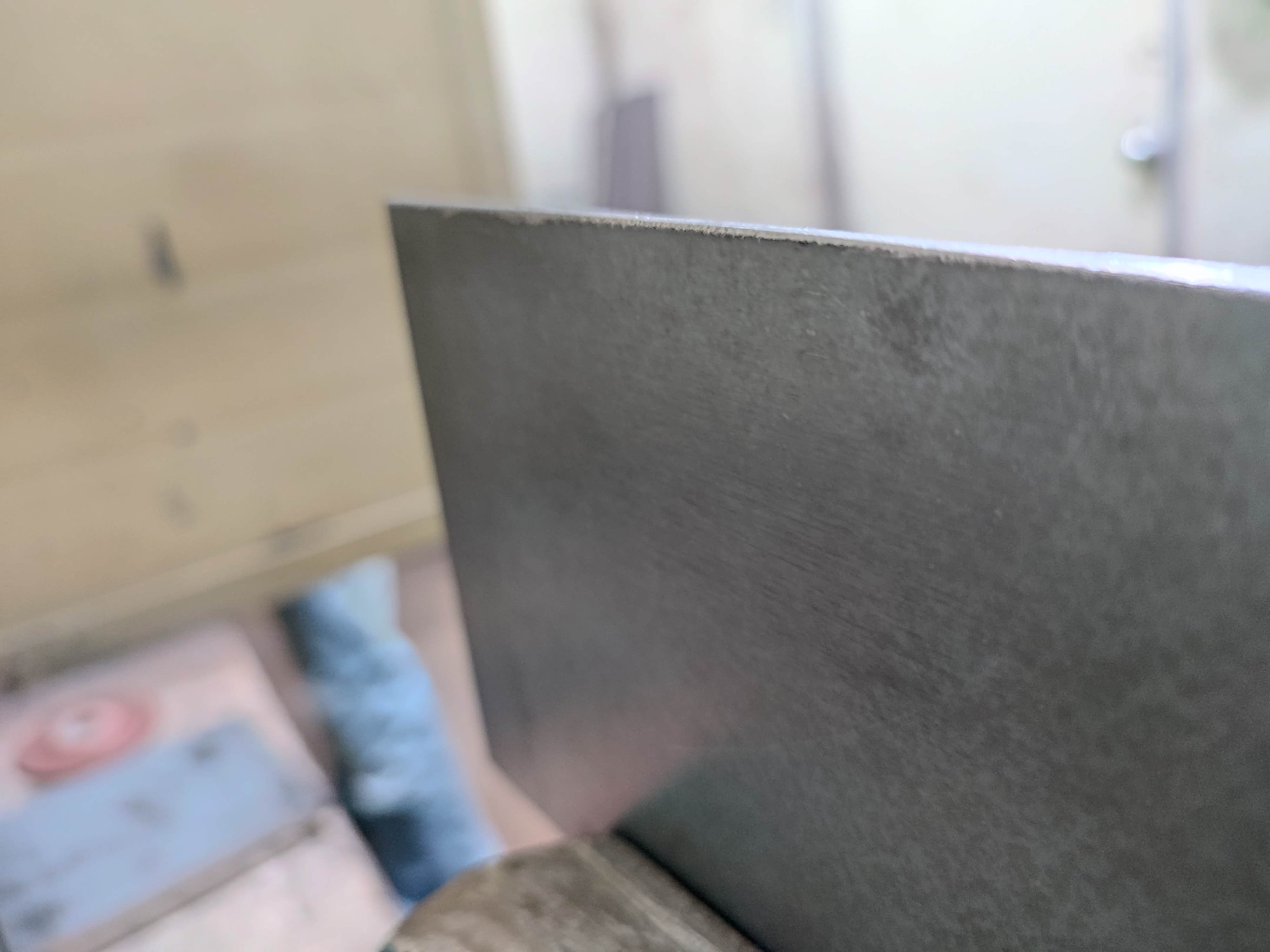

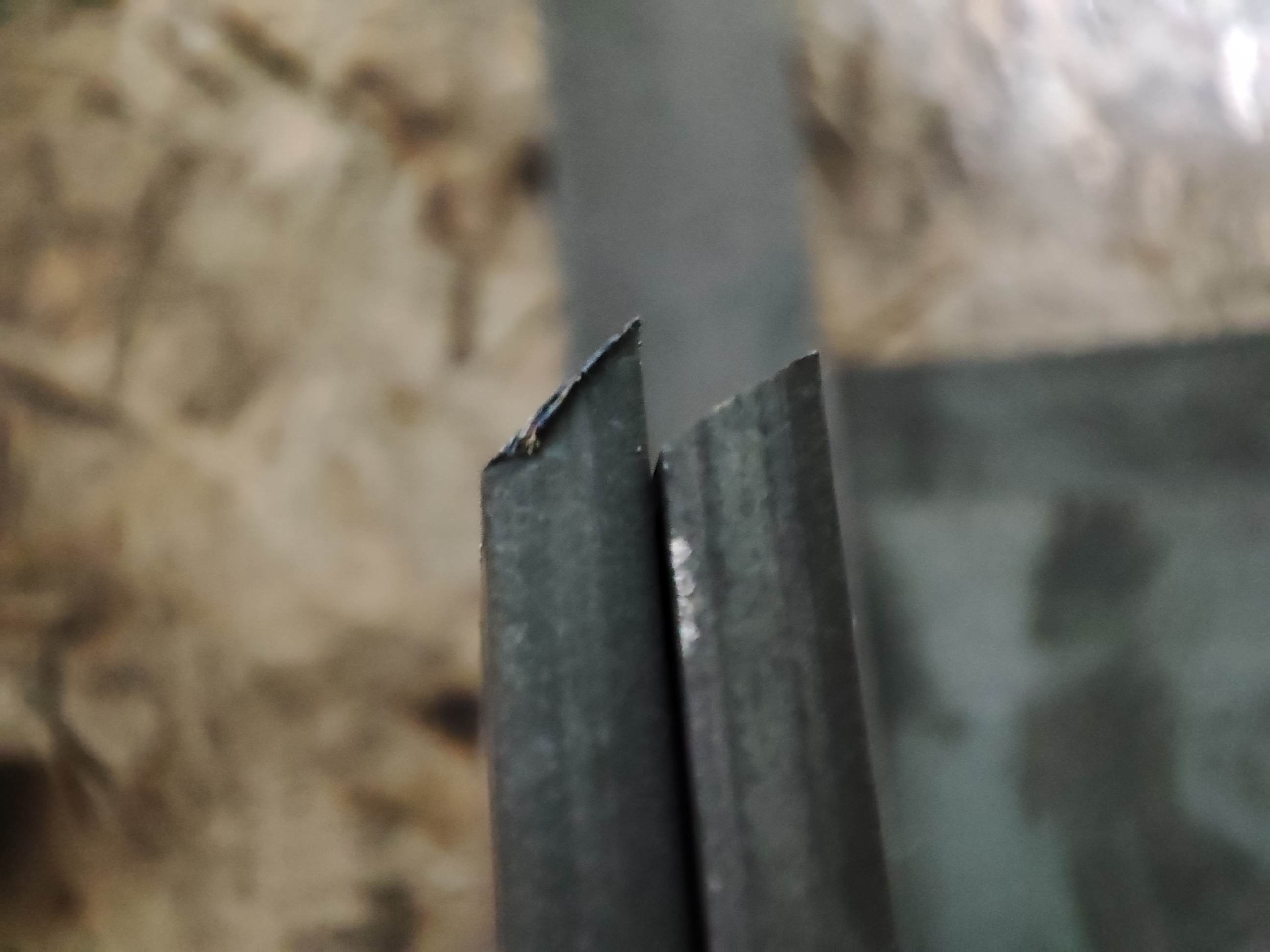

6T모재의 경우, 개선각이 높기에 상단 면에 개선각 라인으로부터 2mm정도 후퇴하여 라인을 그러준 후 그라인딩하여 각을 눕혀줍니다.
각을 눕혀주는 이유로는 보다 깊이 용접봉을 삽입하여 루트면을 녹여 용접물과 잘 융화되어 이면비드를 더욱 이쁘게 내기위해서 입니다.
그라인딩만 할 경우 엄청난 실력자가 아닌 이상 완벽에 가까운 수평을 얻기는 쉽지 않습니다.

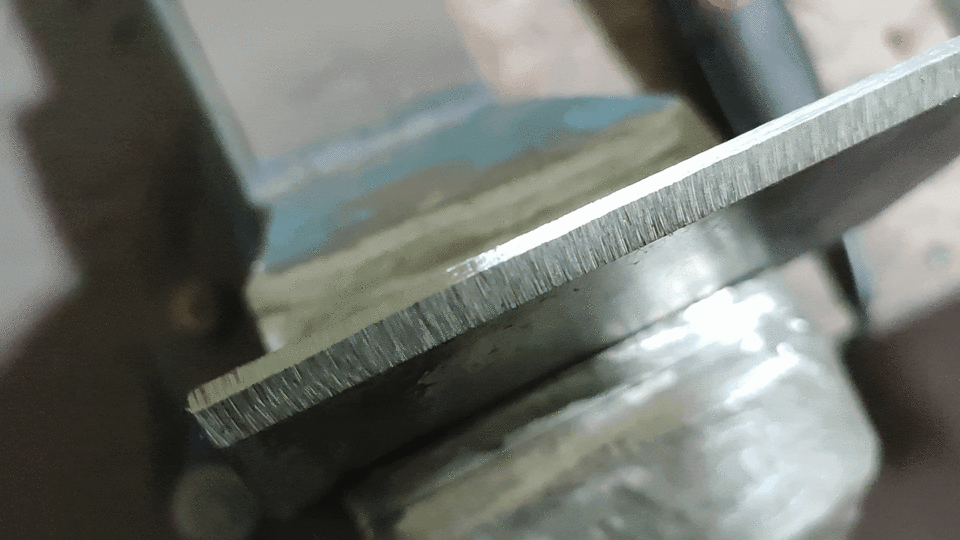

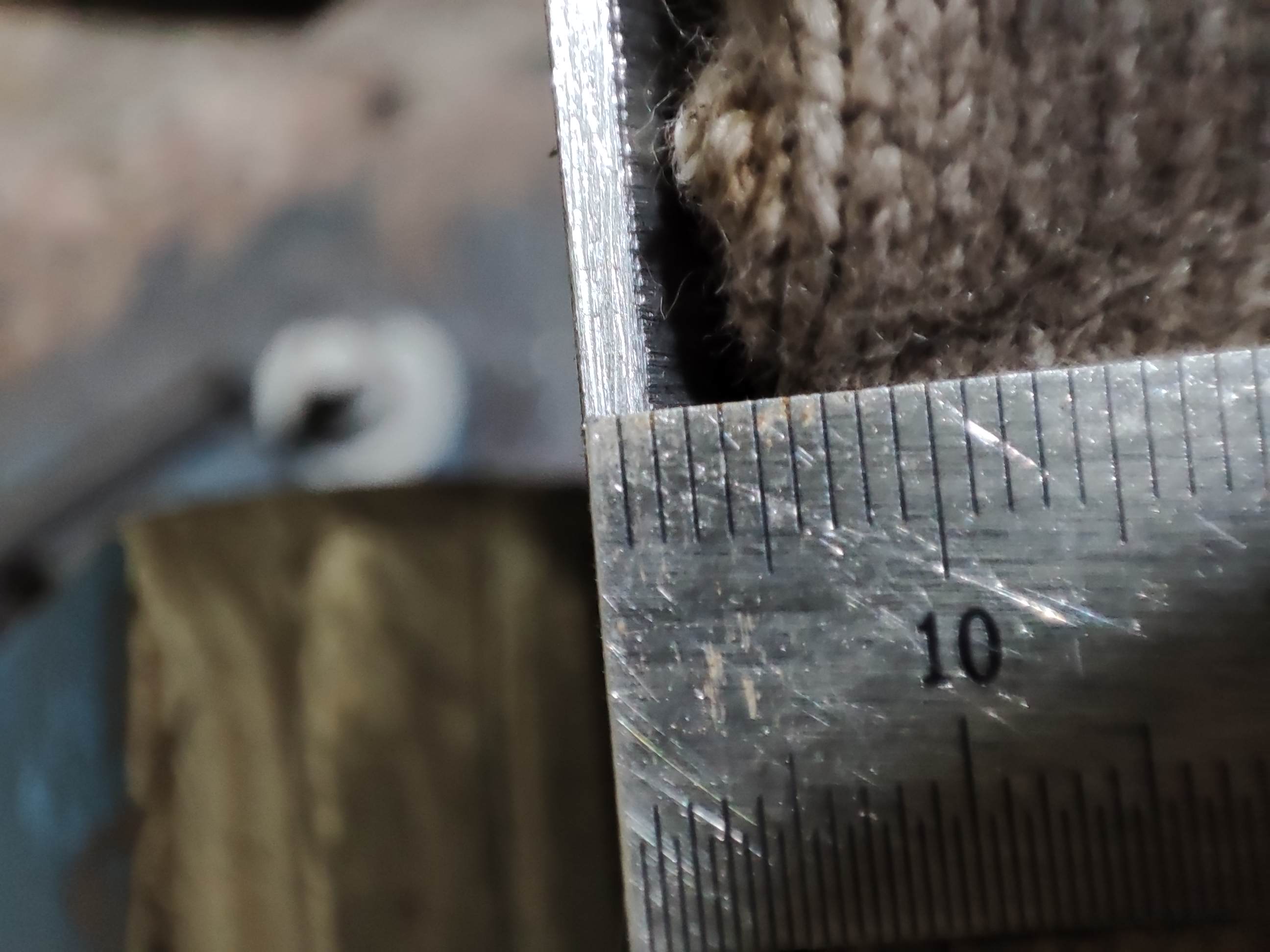

그렇기에 항시 어느 정도만 그라인딩하여 루트면을 내주신 후 수평 및 평탄화, 미세 루트폭을 위해 줄질을 해줍니다.

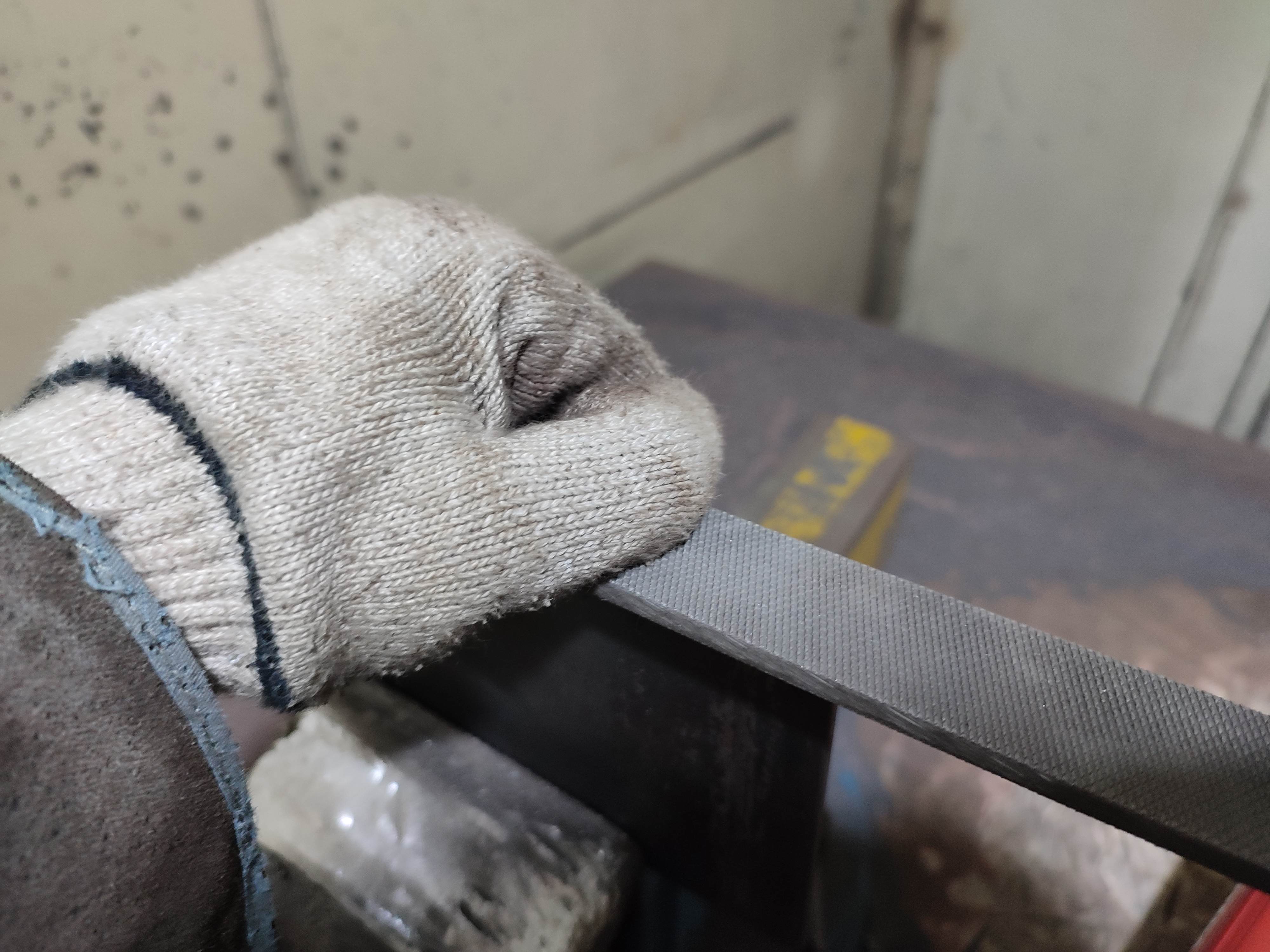

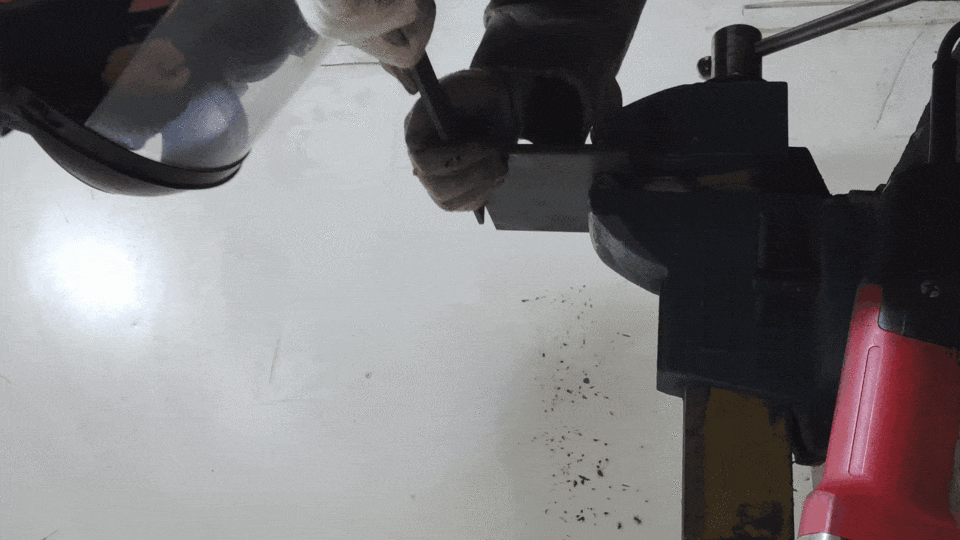

움짤 그림처럼 왼손으로는 줄 자루를 잡고 오른손으로는 줄 가운대부분을 쥡니다.
그리고 오른손가락은 모재 뒷면에 대어 일정한 각도를 유지하며 줄 질을 할 수 있도록 가이드 역할을 해줍니다.
줄은 기본적으로 밀지 않고 당길때 힘을 주어 줄질을 합니다.

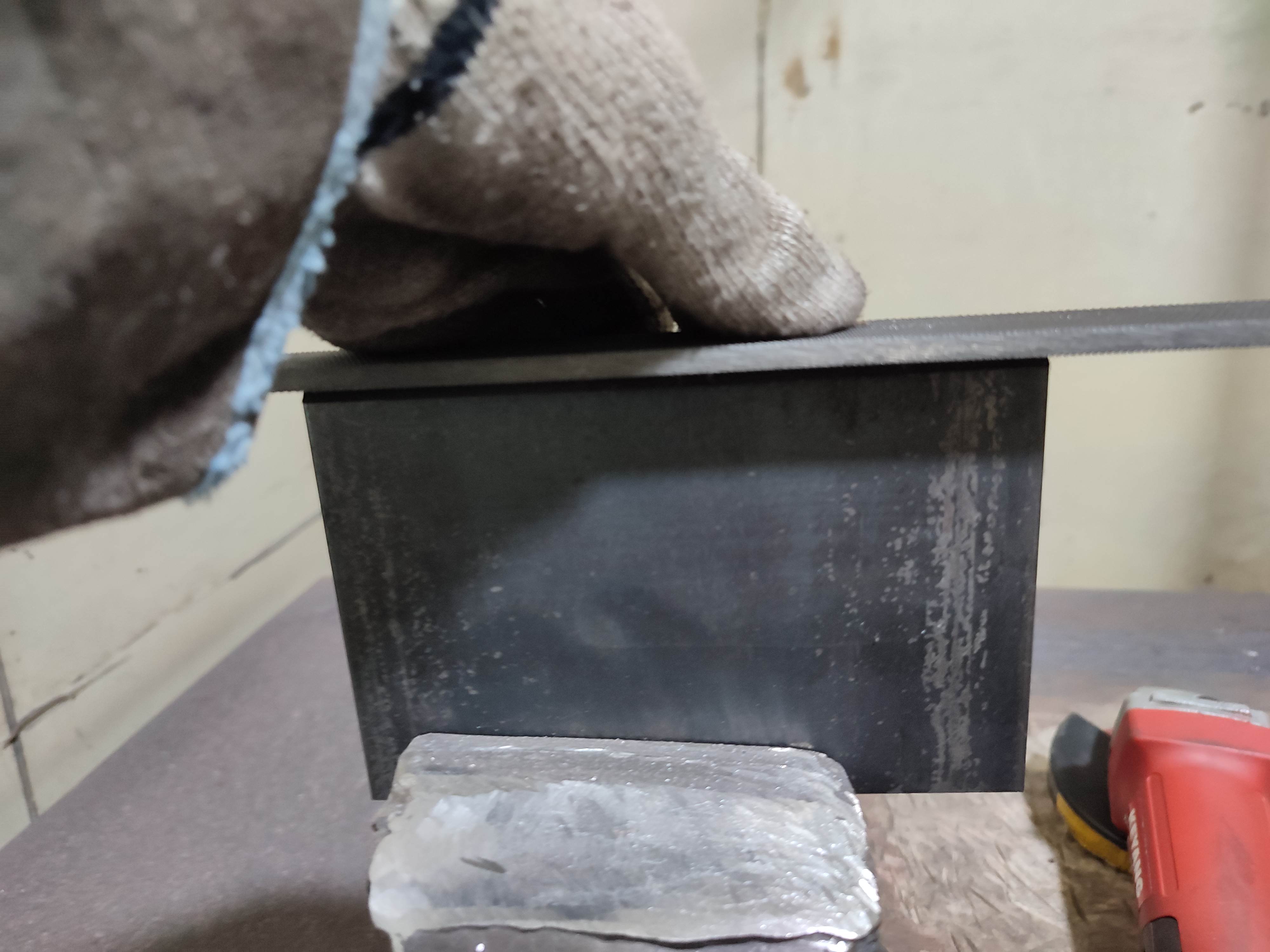

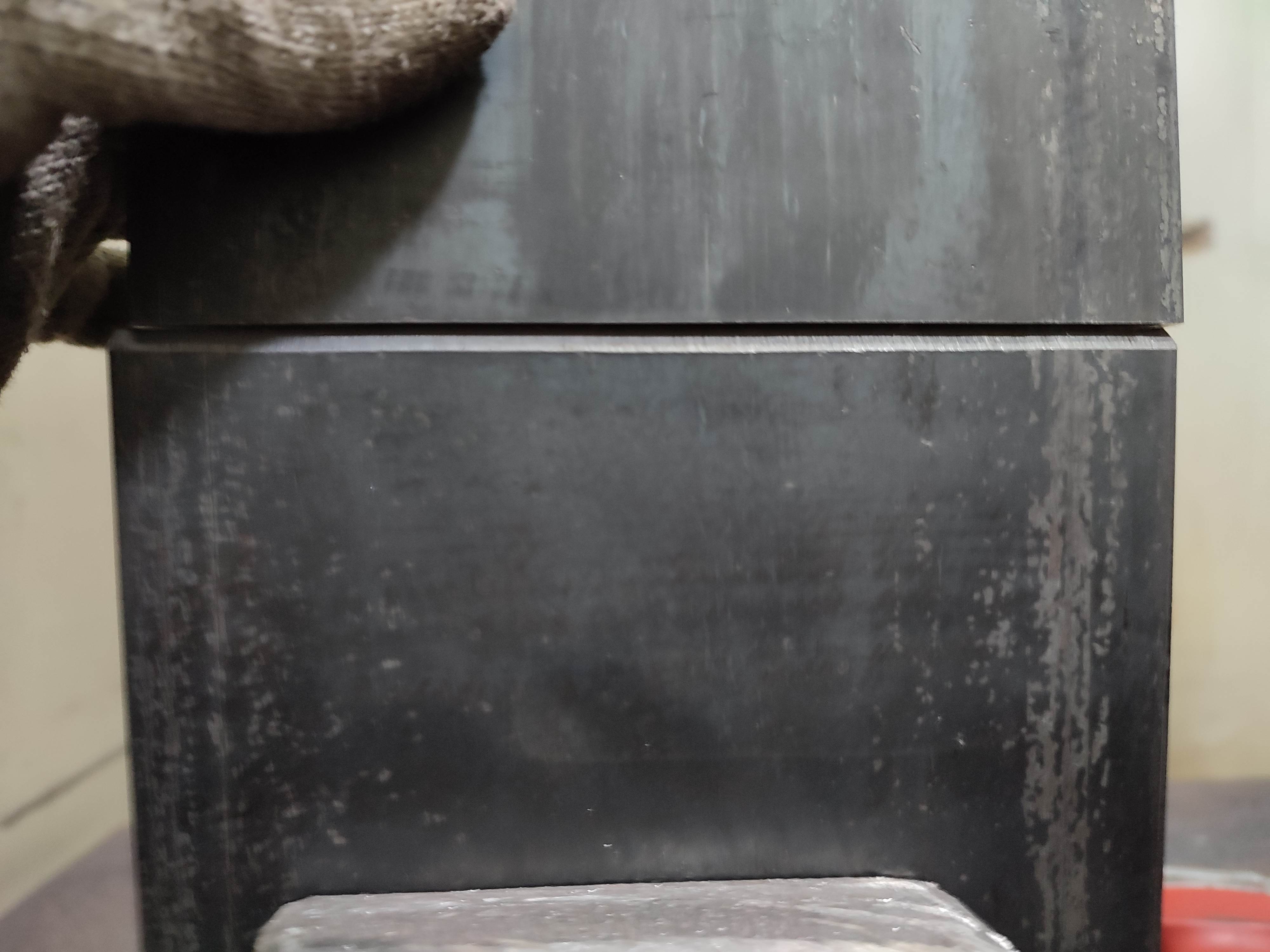

줄질이 끝났으면 수평이 맞는지, 모재와 모재를 대었을 때 평탄화가 안되어 빛 샘 현상이 발생하진 않는지 를 확인해줍니다.

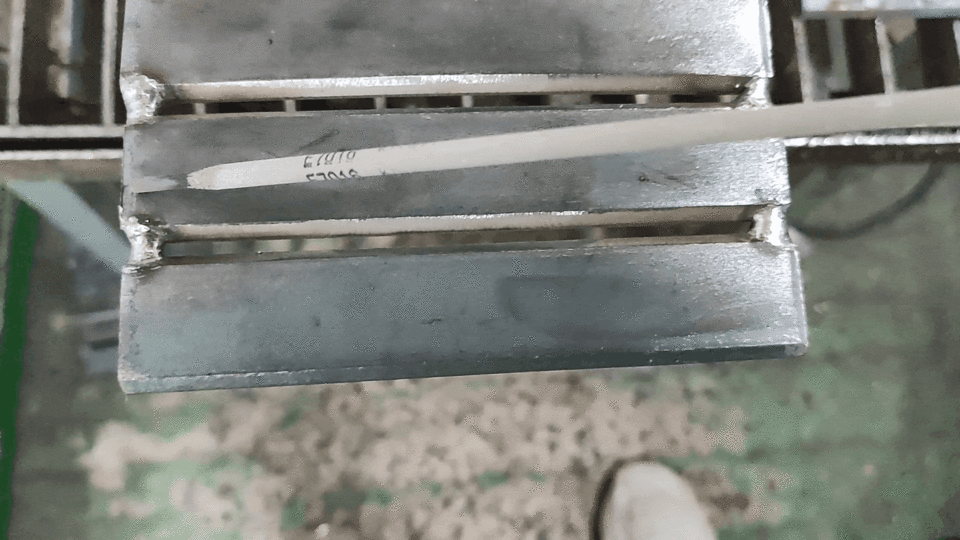

제 경우에는 3.2파이 용접봉을 모재 간격 기준으로 사용하여 가접을 진행하였지만 가접 간 발생한 수축으로 3.2mm가 아닌 약 3mm 정도의 모재 간격을 얻게 되고 용접봉이 들어가지 않는 정도가 되었습니다.

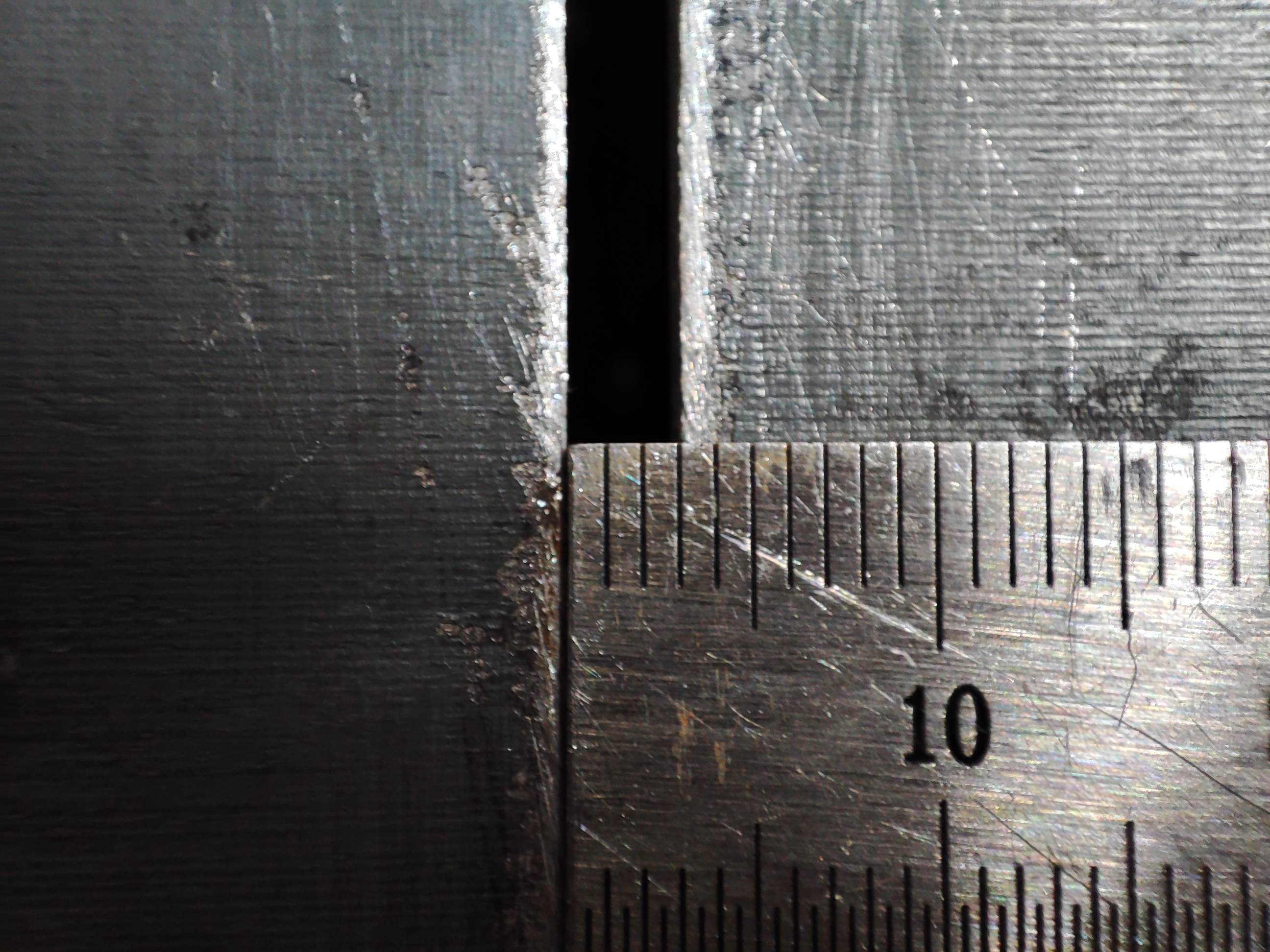

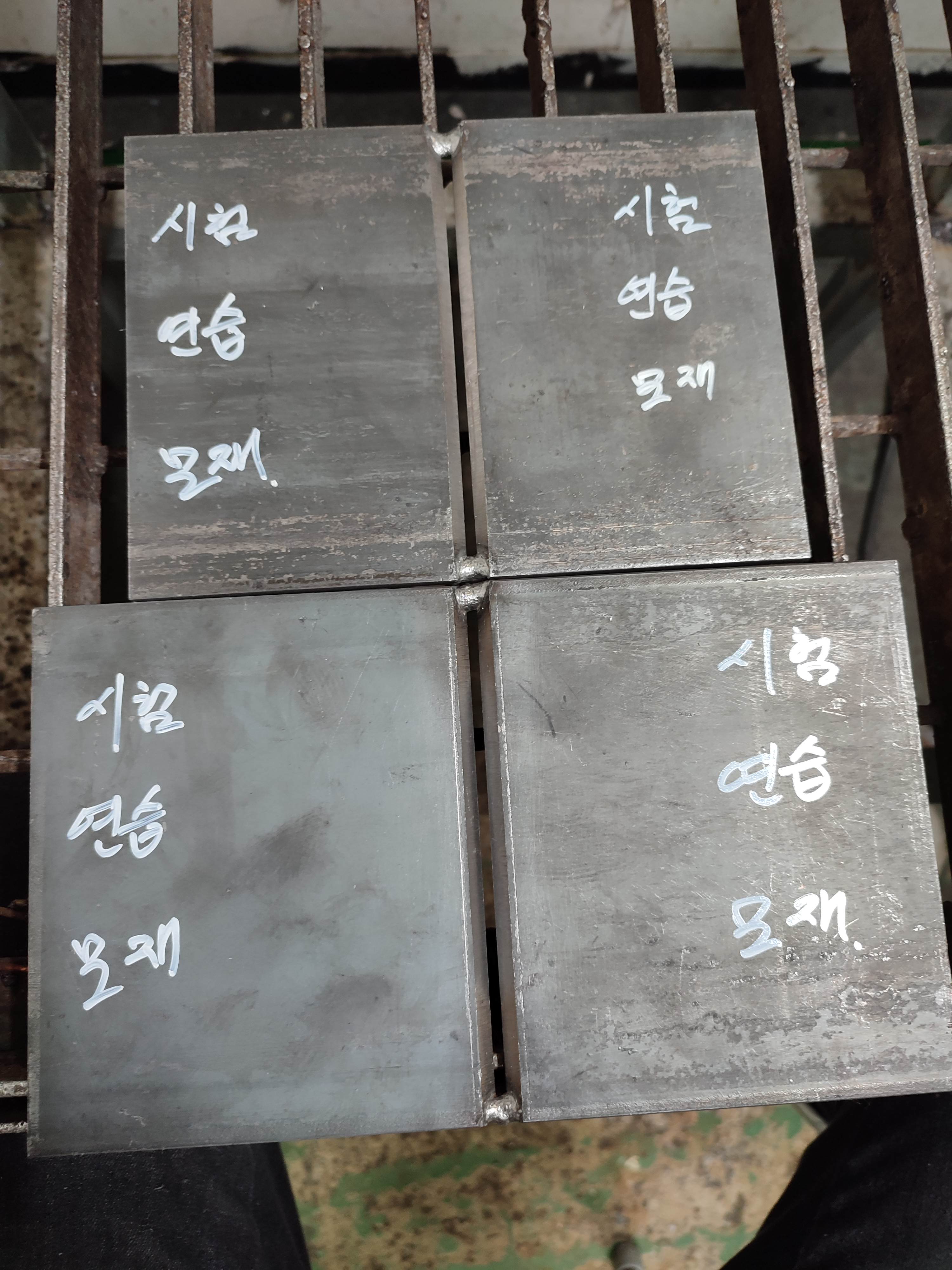

가공이 끝났으면 가접을 해주고 원하는 모재 간격이 되었는지 한번 더 자로 측정하고 해당 조건에서 설정할 전류 값을 확인하고 용접을 진행합니다.
절단 및 밴딩 전 이면비드와 표면비드의 외관검사를 진행합니다.
외관이 이상 없이 통과 수준일 경우, 사진처럼 그라인더로 깔끔하게 그라인딩하여줍니다.
이후 제시된 시험 조건에 맞추어 절단 기준선을 그어주었습니다.
총 150mm 모재 길이에서 좌, 우 끝단은 30mm, 정가운데 기준 10mm / 실 밴딩 구간은 40mm씩 두개가 나오게 됩니다.
절곡(밴딩) 시 두개의 시편을 각각 앞, 뒤로 정하여 절곡(밴딩)을 진행하게 됩니다.
하나의 시편에서 살짝 흠이 났지만 선생님께서 이정도는 통과수준이라고 하네요.
그래도 혹시 모르니 실제 시험에서는 조금 더 신경써서 용접할 수 있도록 해야겠습니다.
